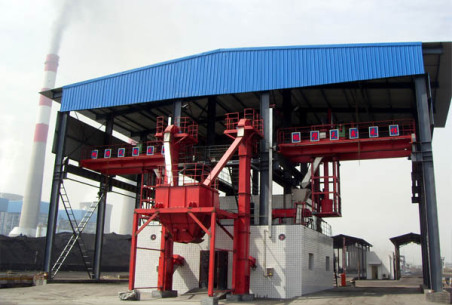

CY系列橋式采樣機
一、產品概述
CY系列橋式汽車、火車采樣機是近年來對煤采樣要求的提高和被采樣煤量的增大，而專門設計的一種新型靜止煤炭和顆粒物料的多級采樣設備。分為單跨單采、單跨雙采、單跨多采；雙跨單采、雙跨雙采、雙跨多采等多種工作方式。該設備避免了人為誤差，無偏倚，提高了精密度，同時效率高，節省勞動力，安全性能可靠。廣泛應用于煤炭、焦化、電力、冶金、化工、港口、商檢等行業和部門。產品的設計參照國際標準ISO和國家標準GB/T19494《煤炭機械化采樣》、GB474《煤樣的制備方法》、GB475《商品煤樣采取方法》等標準和文獻。
二、主要特點
   1.設備的采樣、放料、送料、除鐵、破碎、縮分、收集全部一體化完成，保證了所采集樣品的真實性和代表性，經檢驗無系統偏差，精密度符合國標要求。
   2.采樣車輛進入采樣區后可任意選點進行采樣，采樣無死角。保證了所采樣樣品的公平性和公正性。
   3.本機具有自動清洗功能，無障礙，能確保所采子樣不污染。
   4.采樣頭特殊設計，具有鉆取、切割、破碎和縮分等功能，并且頭部鑲有硬質合金刀片和耐磨層，保證了采樣頭的采樣效果和壽命，全平面、全斷面任意采樣，提高了工作效率。不受環境和氣候條件的限制。
   5. 全方位限位裝置，保證了設備的穩定運行，安全性高，能達到安全生產的要求。
   6.整機手動/自動兩種操作方式，結構緊湊便于操作和維護，維修量低，性能優越。
三、主要技術參數（單跨單采）
   工 作 方 式：  齒式螺旋鉆取工作方式
   采 樣 行 程：  0-3000m全斷面
   有效采樣行程： 2200mm
   適 應 粒 度：  1-300mm
   采 樣 樣 品：  各種散裝物料如原煤、焦炭、精煤、糧食、各種礦石等
   適 用 車 型：  各種汽車、火車
   采樣頭直徑：   100-425任選
   采樣工作方式： 任意布點，連續采樣
   一次采樣時間： ≤60秒/次
   裝 機 功 率：  30KW   380V     50Hz
   執 行 標 準：  GB474-1996  GB/T19494  GB475-1996等
   采樣頭轉速：   約100r/min
   升 降 速 度：  0.08m/s
   總       高：  12800mm
   總       寬：  10000mm
   總       長：  18500mm
   總  重  量 :    約25T
四、設備結構的組成
采樣機主要由基礎部分、棚架部分、采樣大車部分、采樣小車部分、采樣頭部分、升降部分、螺旋部分、料樣收集器、振動給料部分、破碎部分、除鐵器、縮分部分、料樣收集部分、電器控制部分、限位裝置部分、棄料反排系統等部分構成。保證了設備的合理、安全、穩定運行。

三、主要技術參數（單跨單采）
   工 作 方 式：  齒式螺旋鉆取工作方式
   采 樣 行 程：  0-3000m全斷面
   有效采樣行程： 2200mm
   適 應 粒 度：  1-300mm
   采 樣 樣 品：  各種散裝物料如原煤、焦炭、精煤、糧食、各種礦石等
   適 用 車 型：  各種汽車、火車
   采樣頭直徑：   100-425任選
   采樣工作方式： 任意布點，連續采樣
   一次采樣時間： ≤60秒/次
   裝 機 功 率：  30KW   380V     50Hz
   執 行 標 準：  GB474-1996  GB/T19494  GB475-1996等
   采樣頭轉速：   約100r/min
   升 降 速 度：  0.08m/s
   總       高：  12800mm
   總       寬：  10000mm
   總       長：  18500mm
   總  重  量 :    約25T
